Description

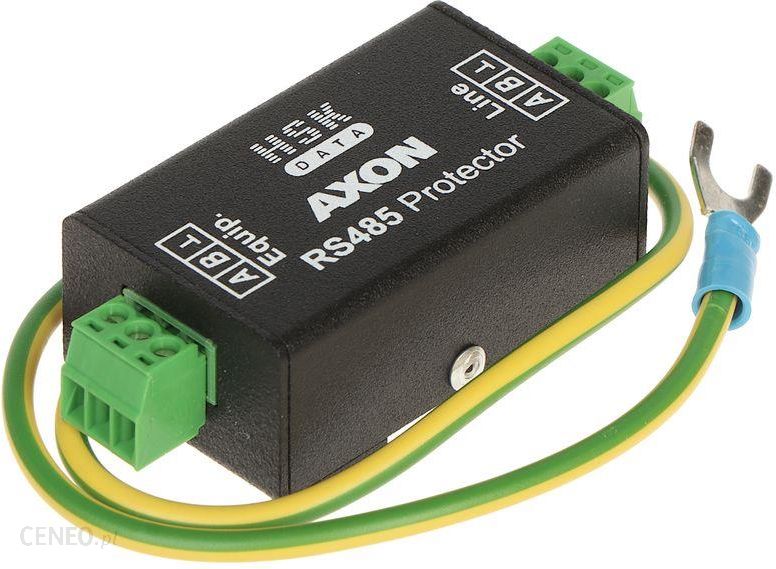

Ogranicznik przepięć AXON-RS485 przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5VAXON-RS485 zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemiW urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniamiDzięki temu AXON-RS485 wszechstronnie zabezpiecza dołączone do niego urządzeniaAXON-RS485 posiada metalową, ekranującą obudowęJako elementy łączeniowe zastosowano odłączane złącza zaciskoweZaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowaPrzewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudowąUrządzenie jest ochronnikiem niesymetrycznymLinię transmisyjną podłączamy do zacisków „Line””
Producent: natomiast chronione urządzenie do „”Equip””Warunkiem poprawnej pracy AXON-RS485 jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE
